Injap penurun tekanan berdiameter besar ialah jenis injap kawalan khusus yang direka untuk mengurangkan tekanan bendalir yang mengalir melalui saluran paip daripada tekanan masuk yang lebih tinggi kepada tekanan keluar yang lebih rendah. Terutamanya digunakan dalam saluran paip gas, termasuk udara, nitrogen, oksigen, hidrogen, gas cecair, gas asli dan gas serupa.
ciri-ciri
1. Injap memastikan kawalan yang stabil dan boleh dipercayai, mengekalkan peraturan tekanan yang konsisten walaupun dalam keadaan operasi yang berbeza-beza. Kebolehpercayaan ini menyumbang kepada kecekapan dan keselamatan keseluruhan sistem.
2.Selain itu, injap menghasilkan faedah penjimatan tenaga yang ketara dengan mengoptimumkan aliran bendalir dan meminimumkan kehilangan tekanan. Dengan mengawal tahap tekanan dengan cekap, ia membantu mengurangkan penggunaan tenaga dan kos operasi, menjadikannya penyelesaian mesra alam dan kos efektif untuk aplikasi pengendalian bendalir.
Pematuhan Piawaian
Reka Bentuk dan Pembuatan: API RP 520
Bersemuka (hujung ke hujung): API 526
Ujian dan Pemeriksaan: API 527
Tujuan
Terutamanya digunakan dalam pelbagai sistem bekalan air bangunan, sistem pemadam kebakaran, sistem penghawa dingin pusat dan sistem pemanasan, antara lain, injap ini berfungsi sebagai komponen penting untuk penyahmampatan paip cawangan. Fungsinya meningkatkan pengagihan tekanan bekalan air, memastikan operasi sistem yang lebih seimbang.
Injap muncul sebagai langkah keselamatan yang boleh dipercayai, melindungi kapal tekanan merentasi pelbagai sektor industri. Pematuhannya kepada piawaian industri menjadikannya pilihan yang digemari dalam kalangan jurutera dan profesional industri, menekankan reputasinya untuk kebolehpercayaan dan keberkesanan.
Parameter teknikal utama dan penunjuk prestasi
|
PN(Ahli Parlimen) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Tekanan ujian cangkerang (Mpa)* |
2.4 |
3.75 |
6 |
9.6 |
15 |
24 |
|
Tekanan ujian pengedap (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Tekanan masuk yang lebih tinggi (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Julat tekanan alur keluar (Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
Sisihan ciri tekanan (Mpa) △P2P |
GB12246-1989 |
|||||
|
Sisihan ciri aliran (Mpa)P2G |
GB12246-1989 |
|||||
|
Perbezaan tekanan minimum (Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1 |
|
Jumlah kebocoran |
X/F (PTFE/getah): OY (kedap keras): GB12245-1989 |
|||||
Cv (mm)
|
DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
CV |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |

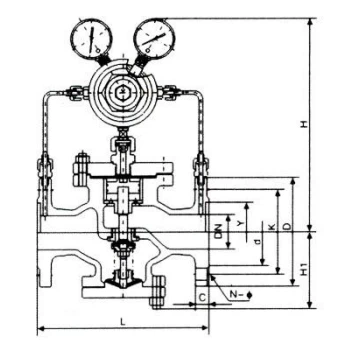

Dimensi keseluruhan
|
DN |
Dimensi |
|||
|
L |
H |
H1 |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 |
|
|
300 |
800 |
580 |
335 |
|
|
350 |
850 |
620 |
375 |
|
|
400 |
900 |
660 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
750 |
465 |
|
